"追求技術進步、服務科教興國、支持教育事業"
SBT-JXA-2太陽能光熱教學實驗平臺
一、太陽能光熱教學實驗系統特點
1.新穎性：以前沿技術為導向，與實驗相結合。
2.開放性：開放式設計，用戶可以利用裝置資源進行二次設計。
3.實用性：采用準實物設計。
二、太陽能光熱教學實驗臺的組成
1.太陽能系統：太陽能真空管式集熱器、蓄熱水箱
2.太陽能系統：太陽能平板式集熱器、蓄熱水箱
3.實驗控制系統操作臺
4.熱水系統：水龍頭
5.太陽能集熱性能測試系統
6.配套管件
三、實驗臺系統圖

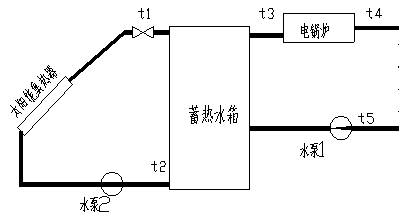

1.太陽能光熱系統

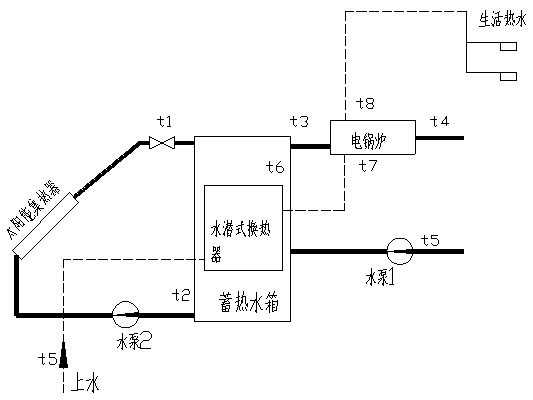

2.太陽能光熱＋生活熱水
四、太陽能光熱教學實驗臺的主要功能
1.掌握太陽能系統的基本原理，使學生理解各個部件的用途。
2.太陽能熱水系統、太陽能＋熱水系統。
3.分析當?shù)厝瓴煌氖彝鈼l件下，利用太陽能制備生活熱水、太陽能供暖的可行性和經濟性，掌握其基本規律，為進一步地深入研究、應用積累實驗數據。
4.對在相同的熱負荷條件下，調整太陽能集熱器面積、蓄熱水箱容積，找出最佳的太陽能地板輻射采暖太陽能集熱器面積、蓄熱水箱容積的配比。
5.根據進出口溫度不同，分析全年熱泵系統的COP，確定太陽能＋水源熱泵空調冷熱源系統比例。
五、太陽能集熱器性能測試系統

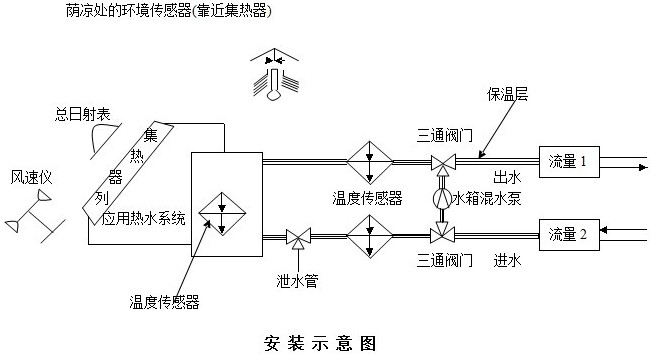

該測試儀是滿足國標GB/T20095-2006要求的一款熱水檢測儀系統，產品還可以長期工作于熱水工程中，對整個系統進行在線監測，隨時對系統內的熱性能進行診斷和報警，并提供運行數據。
5.1、產品測試范圍
5.1.1 家用太陽能管式熱水器
5.1.2 家用太陽能平板式熱水器
5.1.3 太陽能熱水工程
5.2、產品運行環境
5.2.1 環境溫度 -40℃～60℃
5.2.2 相對濕度 ≤90%
5.2.3 適用電源 220V（±10%），50Hz(±2%),或無電源地區
5.3、技術指標及特點
|
太陽輻射 |
A.通道數:2通道（總輻射） B.測量范圍:0～2000W/m2 C.測量精度:小于5% D.顯示分辨率:1 W/m2 E.顯示內容:瞬時值，小時累計量，日累計量等 |
|
水箱溫度 |
A.通道數:3路 B.測量范圍:-20～150℃ C.測量精度:±0.2℃ D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水 |
|
環境溫度 |
A.通道數:1路 B.測量范圍:-40～70℃ C.測量精度:±0.2℃ D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩 |
|
進出水流量 |
A.通道數:2路 B.測量范圍:0.2～1.2(立方米/小時) C.耐水溫：0---120度 D.測量精度: ＜0.5% |
|
環境風速 |
A.通道數:1路 B.測量范圍:0～70米/秒 C.測量精度:±0.3米/秒 |
5.3.1 標準RS232接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。
5.3.2 太陽熱水集熱性能測試系統管理軟件一套。此軟件支持（GB18708， GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范）等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用。

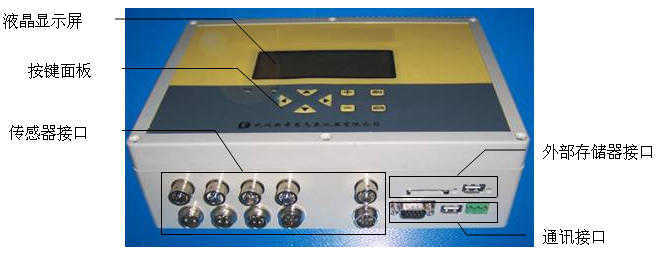

5.3.3 太陽熱水集熱性能測試系統采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單。
5.3.4 外觀尺寸：金屬外殼350×150×300（mm）。
5.3.5 數據存儲容量：4000條數據。
5.3.6 數據存儲內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
5.3.7 顯示內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
5.3.8 系統結構：便攜式結構，所有檢測儀表放入二臺箱內，便于檢測人員現場測試。
5.4、智慧教室綜合測控系統
該系統采用一體化設計，要求所有功能集中在一塊核心控制器上，禁止采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標
（一）、虛擬示波器所需實現的功能：50MHz 2路波形測量功能；
（二）2路邏輯分析儀功能；
（三）1路任意波形信號發生器輸出；
200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
（四）2路PWM脈沖信號發生器：可設置頻率、占空比。
（五）、萬用表功能
1、萬用表的電阻測量功能；
2、萬用表的直流電壓測量功能；
3、萬用表的交流電壓測量功能；
4、萬用表的交流電流測量功能；
（六）、人機界面功能
*1、人機界面顯示所測量的波形，并顯示相應的量測值；
*2、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
*3、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；
（七）、實驗室安全監控功能
1、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2、電氣參數測量：可測量控制臺電壓電流，并計算出功率；
3、過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃?xì)怏w、溫濕度及CO2濃度異常（火警）報警）；5、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；
六、太陽能光熱系統實驗臺基本配置
|
序號 |
設備名稱 |
型號 |
數量 |
單位 |
|
1 |
太陽能管式集熱器 |
|
1.6 |
m2 |
|
2 |
太陽能平板集熱器 |
|
1.5 |
m2 |
|
3 |
固頂臺架（可調傾角） |
|
1 |
個 |
|
4 |
蓄熱水箱（保溫50mm橡塑） |
0.3 ｍ３ |
1 |
個 |
|
5 |
管道 |
|
1 |
個 |
|
6 |
太陽能場地施工 |
3 m2屋頂 |
1 |
套 |
|
7 |
太陽熱水集熱性能測試系統 |
PH-1 |
1 |
臺 |
|
8 |
太陽總輻射傳感器 |
JYZ-5V-V2 |
1 |
臺 |
|
9 |
精密溫度傳感器(-40～150℃, 精度:±0.1℃,低溫型,不銹鋼封裝,￠4*40mm,全密封,防腐,放水,太陽能熱水器專用) |
PTWD-2A |
3 |
只 |
|
10 |
環境溫度傳感器（帶防輻射罩） |
PTWS-5V-M |
1 |
只 |
|
11 |
數字風速傳感器 |
WS-5V-M |
1 |
臺 |
|
12 |
太陽熱水系統監控軟件 |
SBT-2A |
1 |
套 |
|
13 |
傳感器支架(鋼制結構) |
SBT-ZJ1 |
1 |
臺 |
|
14 |
數據通訊線纜及傳感器連接線纜 |
標準 |
1 |
套 |
七、實驗項目
1.太陽能集熱能量轉換原理
2.太陽能集熱管特性測試
3.環境對光熱轉換的影響
4.太陽能熱水器功能實驗
5.環境風速對集熱性的影響
6.太陽能熱水系統管路連接實驗
7.平板型集熱器的工作原理
8.真空管型與平板型集熱器的性能對比實驗
八、技術資料
提供儀器設備的安裝手冊、操作手冊、等技術文件及產品合格證、質量保證書等全套資料。
九、技術服務
質保與維修：提供一年保修，終身維修，終身提供軟件免費升級。
十、檢測內容
系統執行國標GB/T18708 ，GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范等要求方法測試（熱性能：日有用得熱量，升溫性能，儲水箱保溫性能等指標）
|
