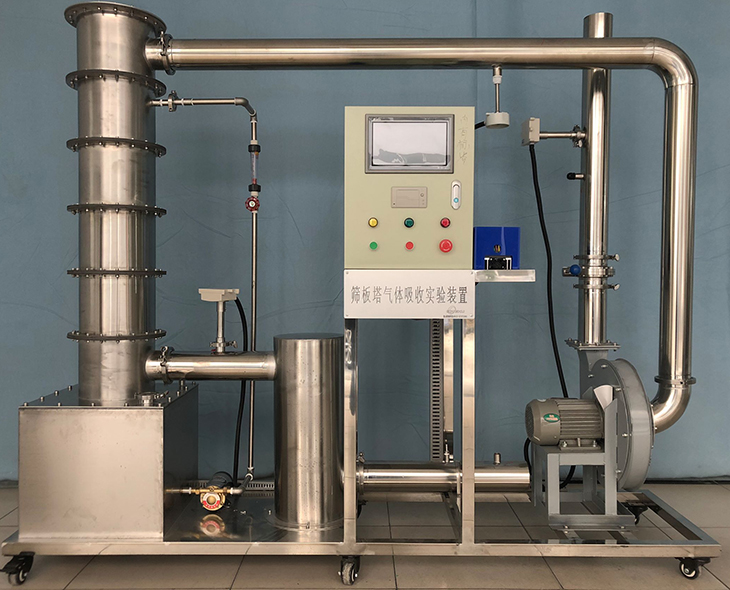

SBHJ-31數據采集篩板式填料式多級氣體吸收實驗裝置
產品描述
一、實驗目的
1.了解篩板吸收塔的結構和基本流程；
2.熟悉篩板吸收塔的操作；
3.觀察篩板吸收塔的流體力學行為；
4.測定部分操作因素對SO2去除效率的影響。
二、技術參數
1.動力裝置布置為負壓式、處理氣量約：200m3/h； 2.塔徑：Φ250mm、塔高：1500mm、板間距：200mm；
3.SO2進氣濃度：0.01~0.2%；
4.吸收效率約：80%、空塔氣速：0.5~1.2m/s、壓力損失約：500Pa/m、液氣比：1~10L/m3、噴淋密度：6~8m3/(m2•h)、霧沫夾帶：小于7%；
5.工作電源：三相五線380V±10%，50Hz；安全保護：具有接地保護、漏電保護、過流保護；功率1600W
6.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
7.裝置外形尺寸：2000mm×550mm×2100mm。
三、主要配置
1.在線SO2氣體濃度檢測裝置2套：風管樣式、量程0-2000ppm、輸出4-20MA；
2.在線風壓、風量、風速檢測系統1套：L型皮托管1套；316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±5%；
3.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示，溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA；
4.西門子PLC：SIEMENS CPU224、顯示器：顯控SK-102BE液晶觸摸屏、實時記錄歷史數據和實時曲線、數據處理軟件，微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5.德國德固賽進口亞克力多級塔1套、空心多面球填料1批、篩板塔板2塊、折板除霧器1套；
6.透明測壓軟管1套、氣體混合器1套；
7.人工監測進出口2組、測壓環2組；
8.SO2氣體與鋼瓶1套（10升）、氣體質量流量計1個、不銹鋼減壓器1只、不銹鋼卡套連接、不銹鋼氣體管路；
9.貯液箱1只：白色12mm厚臺灣喜德PP板；耐酸耐堿水泵1臺、液體流量計1只、液體噴淋分配裝置1套；
10.離心通風機1臺：1500W，變頻控制風機風量1套；
11.設備標牌（采用絲印腐蝕凹字金屬標牌400*160*3mm）、電控箱（鋅合金彈跳鎖）1只、漏電保護開關、按鈕開關（德力西）；
12.聯塑LESSO不銹鋼連接管道和閘閥、韓國浦項不銹鋼框架（萬向輪及禁錮腳）等組成。
|
|
|
